無溶劑環(huán)氧涂料組成特點(diǎn)：無溶劑環(huán)氧防腐涂料是由低粘度環(huán)氧樹脂，顏料填料和添加劑經(jīng)高速分散和研磨而成。它是一種以低粘度改性胺為固化劑的兩組分反應(yīng)型防腐涂料。

無溶劑環(huán)氧涂料特性：無溶劑環(huán)氧防腐涂料和溶劑環(huán)氧防腐涂料產(chǎn)品：******的區(qū)別在于涂料的制造和施工施工中不需要采用揮發(fā)性有機(jī)溶劑作為分散介質(zhì)，粘度低在胺類固化劑的基礎(chǔ)上，液態(tài)環(huán)氧樹脂通過交聯(lián)反應(yīng)固化形成具有異常特性的涂料。

無溶劑環(huán)氧漆的外觀：彩色，光潔的漆膜

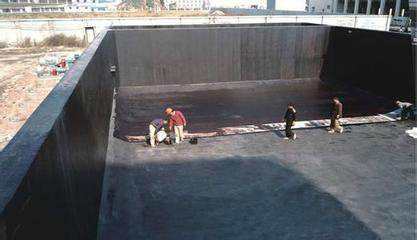

無溶劑環(huán)氧涂料和應(yīng)用：

由于所用的無溶劑環(huán)氧防腐涂料是無溶劑環(huán)氧防腐涂料，因此涂料的固含量高達(dá)98％以上。與溶劑型環(huán)氧防腐涂料相比，施工性能有所不同。******的區(qū)別在于粘度的增加和操作周期的縮短。

1，無溶劑環(huán)氧防腐涂料的選購時(shí)應(yīng)注意施工條件，施工條件，包括可行的施工方法（雙供熱噴涂，單供無氣噴涂，輥刷等）和施工方法在環(huán)境溫度下，根據(jù)施工條件選擇合適的無溶劑環(huán)氧防腐涂料品種或要求涂料生產(chǎn)商調(diào)整其施工條件以符合現(xiàn)場(chǎng)施工條件下的性能要求。溫度低于10℃時(shí)，一般不宜使用無溶劑環(huán)氧防腐涂料。當(dāng)溫度低于20℃時(shí)，建議使用冬季無溶劑環(huán)氧防腐涂料。當(dāng)溫度高于20℃時(shí)，應(yīng)選擇夏季無溶劑環(huán)氧防腐涂料，這有利于獲得適當(dāng)?shù)氖褂脮r(shí)間和漆膜干燥時(shí)間。

2.在涂料的制備過程中，必須考慮使用期限內(nèi)的施工能力，并且必須在使用期內(nèi)使涂料的用量相匹配，以免過多的配料太晚而導(dǎo)致凝膠浪費(fèi)。

3，如采用單管進(jìn)料的高壓無氣噴涂施工，則應(yīng)適當(dāng)選擇無氣噴射泵的壓力比，適當(dāng)?shù)膰娮扉L(zhǎng)度，提高總輸出流體壓力，以確保平穩(wěn)的進(jìn)料和良好的霧化，選擇合適的口徑和流量噴嘴，以確�；旌贤繉涌梢栽谑褂闷陂g用完。另外，冬季施工中由于低溫，油漆的粘度大大增加，根據(jù)以前的經(jīng)驗(yàn)是增加稀釋劑的方法來降低粘度，但是在使用無溶劑的環(huán)氧樹脂時(shí)，如果僅依靠這種方法會(huì)損失使用無溶劑環(huán)氧。因此在室內(nèi)使用涂料或適當(dāng)預(yù)熱涂料時(shí)，使涂料本身溫度不低于15℃，以提高涂料溫度以降低粘度，滿足噴涂要求，并適當(dāng)提高在涂料泵的壓力下，盡量縮短涂料管的長(zhǎng)度，以使涂料能正常噴涂。

同樣，用于滾筒刷施工的無溶劑環(huán)氧防腐涂料的粘度增加，油漆工人可能會(huì)感到更加艱巨，可能會(huì)降低效率，在低溫下由于高粘度甚至不能用于滾筒刷，并且易于超出設(shè)計(jì)厚度的平面，外墻是為了防止下垂現(xiàn)象，適當(dāng)使用硬毛刷或短毛滾筒壓力，不要涂得太厚，單道涂料通�？梢钥刂圃�150-300微米范圍內(nèi)，以防止流掛現(xiàn)象
